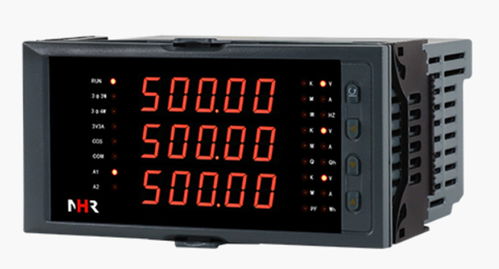

虹润NHR-3300系列三相综合电量表常见问题与解决方法

虹润NHR-3300系列三相综合电量表作为一款广泛应用于工业电力监控的智能仪表，以其高精度和稳定性受到用户青睐。在实际安装、运行和维护过程中，用户可能会遇到一些常见问题。本文将针对这些常见故障现象，提供详细的诊断步骤与解决方法，帮助用户快速恢复仪表的正常运行。

一、 仪表无显示或黑屏

• 问题现象：仪表上电后，显示屏无任何字符或背光亮起。
• 可能原因及解决方法：

1. 电源未接通或电压不符：检查仪表接线端子（通常为L、N端）的电源输入线是否连接牢固，并使用万用表测量电源电压是否在仪表额定工作范围（如AC 85-265V）内。确保供电电源正常。

1. 电源线接反（直流供电型号）：对于直流供电的型号，请确认电源正负极是否连接正确。

1. 内部保险丝熔断：断开电源，打开仪表外壳（需由专业人员进行），检查内部电源板上的保险丝是否完好，若熔断需更换同规格保险丝，并排查是否有短路情况。

1. 仪表硬件故障：如果以上检查均正常，可能是仪表内部电源模块或显示屏驱动部分损坏，需联系厂家或专业技术人员进行维修或更换。

二、 电压、电流测量值不准确或为零

• 问题现象：仪表显示的电压、电流值与实际值偏差较大，或某一相显示为零。
• 可能原因及解决方法：

1. 接线错误：这是最常见的原因。请仔细对照说明书中的接线图，确认电压信号线（Ua, Ub, Uc, Un）和电流信号线（Ia, Ib, Ic）是否对应接入，特别是电流互感器的进出线（K1, K2）方向是否正确。电流方向接反会导致功率和电能计量错误。

1. 参数设置错误：进入仪表的参数设置界面（通常需要密码），检查“电压变比”、“电流变比”是否与现场实际使用的PT（电压互感器）和CT（电流互感器）变比一致。设置错误会导致显示值成比例偏差。

1. 信号线接触不良或开路：检查电压、电流信号线接线端子是否拧紧，导线是否完好。使用万用表测量输入端是否有正常信号。对于电流，可在断电状态下测量CT二次侧回路电阻是否正常。

1. 互感器故障：现场PT或CT本身存在故障或精度超差，也会导致测量不准。可尝试用标准表计对比测量。

三、 功率、功率因数或电能计量值异常

• 问题现象：有功/无功功率、功率因数显示异常，或电能累积值（电度）增长过快/过慢甚至不累加。
• 可能原因及解决方法：

1. 电压电流相序错误：三相电压、电流的相序接错会直接导致功率和功率因数计算错误。确保A、B、C三相的电压和电流来自同一相。

1. 电流方向接反：同问题二，电流互感器极性接反会导致功率计算为负值，从而影响电能累计。纠正电流线接线即可。

1. 接线方式设置错误：在仪表参数中，有“接线方式”选项（如三相四线、三相三线）。此设置必须与实际主回路接线方式（如3P4W, 3P3W）完全一致，否则所有电量计算都会错误。

1. 电能清零或初始值设置：确认是否为全新安装后的初始状态，或是否有人为误操作进行了电能清零。检查电能底数设置是否正确。

四、 通讯故障（如RS485/Modbus）

• 问题现象：上位机（PLC、DCS、组态软件等）无法读取仪表数据，或读取的数据为乱码。
• 可能原因及解决方法：

1. 通讯接线错误：检查RS485通讯线（A+, B-）是否接反、接触不良或短路。确保A+对A+，B-对B-。终端电阻（120Ω）是否在总线两端正确接入（长距离或多点通讯时需要）。

1. 通讯参数不匹配：确认仪表内设置的通讯参数（波特率、数据位、停止位、校验位）必须与上位机软件或主站的设置完全相同。常见的波特率有9600、19200等。

1. 仪表地址冲突：总线上每台仪表的“设备地址”（从站地址）必须是唯一且未被占用的。检查并设置正确的地址。

1. 外部干扰：通讯线应使用双绞屏蔽线，屏蔽层在主机端单点接地，并远离强电线路敷设，以增强抗干扰能力。

五、 报警输出异常

• 问题现象：设定的报警条件已满足，但报警继电器未动作；或未满足条件时误动作。
• 可能原因及解决方法：

1. 报警值设置问题：检查报警参数（如过压报警值、欠流报警值）设置是否合理，报警回差设置是否合适。

1. 输出模式设置错误：继电器输出可能有“上限报警”、“下限报警”、“偏差报警”等多种模式，需根据实际需求选择正确。

1. 继电器接线负载过大：检查继电器输出端所接负载（如指示灯、中间继电器线圈）的功率是否在仪表继电器触点容量（通常为AC 250V/5A）范围内。过载会损坏触点。

1. 继电器硬件故障：长时间大电流动作可能导致触点烧蚀粘连。需要更换仪表或继电器模块。

日常维护与预防建议
1. 规范安装：严格按说明书接线图施工，是避免大部分问题的关键。
2. 参数备份：在调试正常后，记录下所有关键参数设置（如变比、地址、通讯参数等），以备不时之需。
3. 定期巡检：定期观察仪表显示值是否在合理范围，有无异常报警。
4. 保持清洁干燥：避免仪表内部积尘或受潮，影响电路绝缘和散热。

当遇到无法自行解决的复杂故障时，建议及时联系虹润的售后服务部门或专业电气技术人员，提供具体的型号、故障现象和已排查步骤，以便获得最有效的技术支持。
